你好,欢迎来到哈思孚官方网站!
全国客服咨询热线:18957483057
加工中心干工程塑料用什么铣刀设置多少速度

加工中心干工程塑料用什么铣刀设置多少速度

  • 哈思孚
  • 2021-11-22
  加工中心干工程塑料用什么铣刀设置多少速度?工程塑料的性能和金属、木材有所不同。工程塑料的导热性能没有金属的话,它的热膨胀系数和弹性模量低,因此的话,当夹具或者是刀具压力太大的话,就会容易引起板材的变形,在切削的过程中也会容易融化,并且粘附在刀具上面,给加工带来麻烦。因此我们加工工程塑料的时候,选择的刀具和切削速度都要合适,避免这些问题的发生。今天哈思孚HASSFULL就要具体说下“加工中心干工程塑料用什么铣刀设置多少速度”这2个问题。

工程塑料CNC加工样品

工程塑料CNC加工样品

  工程塑料加工中心用的铣刀有哪些种类呢?

  这个主要是按照铣刀切削部分分,如下

  1、硬质合金铣刀:大都是用焊接或机械夹固于刀体按铣刀的用途分;

  2、高速钢铣刀:较复杂的刀具用此类;

  3、加工平面的铣刀:圆柱铣刀、端铣刀等;

  4、加工沟槽(或阶台)的铣刀:立铣刀、盘形铣刀、锯片铣刀等;

  5、特形面用的铣刀:成形铣刀等按铣刀的构造分;

  6.尖齿铣刀:齿背的截形是直线或折线,制造和刃磨容易,刃口较锋利;

  7、铲齿铣刀:齿背的截形是一条阿基米德螺旋线,这类铣刀刃磨后,只要前角不变,齿形也不变,适宜成形铣刀。

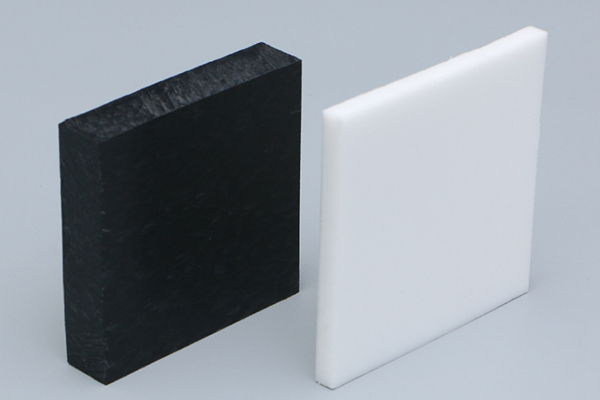

工程塑料

工程塑料

  加工中心干工程塑料用什么铣刀设置多少速度?

  1、加工工程塑料用什么铣刀:高数钢刀具、硬质合金刀具都是不错的选择;也可以选择硬质合金无涂层或者说镀钛的刀具;可以使用YG类的刀具,比如:YG8、YG6。

  2、加工工程塑料设置多少速度:包括切削速度和切削用量,看下表就一目了然了。

加工工程塑料设置多少速度
塑料种类 切削速度(mm/min) 进给量(mm/z)
聚酰胺(PA) 150~180 0.25~0.35
聚甲醛(POM) 120~150 0.20~0.30
聚碳酸酯(PC) 150~200
0.15~0.50
聚烯烃(PO)、聚四氟乙烯(PTFE) 90~200 0.05~0.20
聚苯乙烯(PS) 200~250
0.05~0.15
酚醛层压层塑料 120~300 0.10~0.25
有机玻璃 15~80 0.10~0.25

  加工中心干工程塑料老是变形怎么办?

  加工中心干工程塑料老是变形,需要从装夹、刀具、切削热、材料原始内应力这4方面入手。

  1、任何材料,薄的工件本身就容易变形,特别是夹具装夹后,一旦装夹力过大,工件就产生变形;但是如果夹的不仅,那么加工中的震动大,影响加工精度。面对这种问题,我们采取如下措施:

  按照大力夹持初加工、轻微夹持精加工顺序,装夹力量不会影响工件尺寸加工精度。

  2、刀具加工工程塑料的时候,会带来过大的挤压力。我们可以选择合金刀加工工程塑料件,其中的话三角刀比四角刀好。采用新刀片也可以保证尺寸精度,当然也可以对刀刃磨削,让刀刃锐角变小。

  3、无论加工什么材料,都会有切削热的产生。这些产生的切削热,可以通过冷却液带走,

  轮到切削热了:无论什么零件加工的时候,都会产生大量的热,例如铣削时产生的弹性变形和塑形变形,切屑分离还有刀具与工件的摩擦所消耗的能量,这些大部分都能转换为热能。这些热能中的一小部分会被切屑带走或空气辐射,但是很大一部分还是会被工件吸收的。剩余的热能会在工件内部型材热应力,然后随着加工不断推进,不断产生热能,热应力不断变化,最后是的工件发生了变形现象,严重的会开裂。

  但是对于PA尼龙工件来说,这种材料本身热稳定很弱,稍微有点热量吸收,就很容易发生变形。

  4、材料原始内应力也会导致工件变形,因此需要把原始内应力去除。

哈思孚HASSFULL-MF1325工程塑料加工中心

哈思孚HASSFULL-MF1325工程塑料加工中心

  加工中心干工程塑料用什么铣刀设置多少速度,这问题,算是说清楚了。

产品询价
