工程塑料加工中心干一半停电怎么办

工程塑料加工中心干一半停电怎么办

  • 哈思孚
  • 2022-04-14

    工程塑料加工中心干一半停电怎么办工程塑料加工中心是一种比较高级的数控设备,可以加工各种各样的工程塑料、绝缘材料、软性金属等。不同配置的工程塑料,具体适合加工的材料和厚度是不同的。工程塑料加工中心在很多工厂都有,设备体积有大有小,价格参差不齐。选购合适自己的工程塑料才是最重要的。在使用工程塑料加工中心的时候,是不是有停电的状况,我们该怎么解决呢?

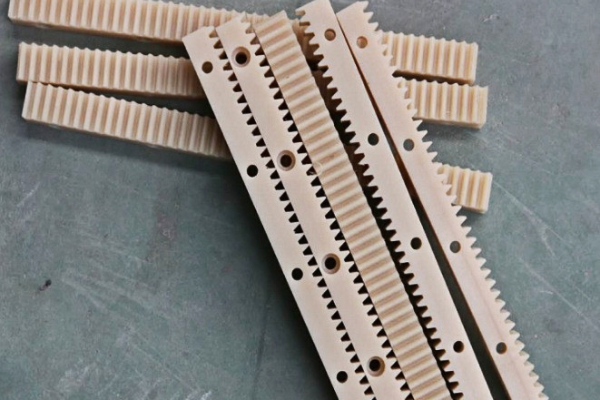

工程塑料CNC加工件

工程塑料CNC加工件

    工程塑料加工中心干一半停电怎么办?

    工程塑料加工中心干一半停电,这种情况偶有发生,主要分几种情况。

    1、攻丝断电:重启工程塑料加工中心,按手动换刀按钮,用手轮把主轴摇上去,刀具留在工件上,把刀具旋转出来。

    2、不是攻丝时断电:重启工程塑料加工中心,先回Z轴原点,然后接着干就行了!

    工程塑料加工中心干一半停电会有什么后果?

    有可能导致刀具损坏、工件报废。

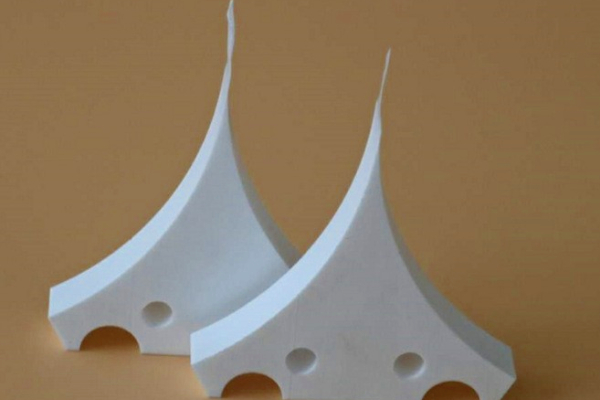

工程塑料CNC加工件展示

工程塑料CNC加工件展示

    工程塑料加工中心急停报警怎么处理?

    1、急停按钮引起的故障:

    故障现象:某配套FANUC0M的加工中心,开机时显示“NOTREADY”,伺服电源无法接通。

    分析及处理过程:FANUC0M系统引起“NOTREADY”的原因是数控系统的紧急停止“*ESP”信号被输入,这一信号可以通过系统的“诊断”页面进行检查。经检查发现PMC到CNC急停信号(DGNl21.4)为“0”,证明系统的“急停”信号被输入。再进一步检查,发现系统I/O模块的“急停”输入信号为“0”,对照机盒电气原理图,检查发现机盒刀库侧的手动操纵盒上的急停按钮断线,重新连接,复位急停按钮后,再按Reset键,机盒即恢复正常工作。

    2、自动换刀过程中停电引起的急停:

    故障现象:某配套SIEMENS840D的进口卧式加工中心,在自动换刀过程中突然停电,开机后,系统显示“ALM3000”报警。

    分析及处理过程:由于本机床故障是由于自动换刀过程中的突然停电引起的,观察机床状态,换刀机械手和主轴上的刀具已经啮合,正常的换刀动作被突然停止,机械手处于非正常的开机状态,引起了系统的急停。本故障维修的第一步是根据机床液压系统原理图,在起动液压电动机后,通过手动液压阀,依次完成了刀具松开、卸刀、机械手退回等规定动作,使机械手回到原位,机床恢复正常的初始状态,并关机。再次起动机床,报警消失,机床恢复正常。

    3、主轴驱动器报警引起的急停故障:

    故障现象:某配套FANUC0TC的进口数控车床,开机后,CNC显示“NOTREADY”,伺服驱动器无法起动。

    分析及处理过程:由机床的电气原理图,可以查得该机床急停输入信号包括紧急按钮、机床X/Z轴的“超程保护”开关以及中间继电器KAl0的常开触点等。检查急停按钮、“超程保护”开关均已满足条件,但中间继电器KAl0未吸合。进一步检查KAl0线圈,发现该信号由内部PLC控制,对应的PLC输出信号为Y53.1。根据以上情况,通过PLC程序检查Y53.1的逻辑条件,确认故障是由于机床主轴驱动器报警引起的。通过排除主轴报警,确认Y53.1输出为“1”,在KAl0吸合后,再次起动机床,故障清除,机床恢复正常工作。

    4、液压电动机互锁引起的急停故障:某配套FANUC0T的数控车盒,开机后出现“NOTREADY”显示,且按下“液压起动”按扭后,液压电动机不工作,“NOTREADY”无法消除。

    分析及处理过程:经了解,该机床在正常工作情况下,应在液压起动后,CNC的“NOTREADY”自动消失,CNC转入正常工作状态。对照机床电气原理图检查,机床的“急停”输入(X21.4)为“急停”开关、X/Z轴“超程保护”开关、液压电动机过载保护自动开关、伺服电源过载保护自动开关这几个开关的常闭触点的串联。经检查这些信号,发现液压电动机过载保护的自动开关已跳闸。通过测试,确认液压电动机无短路,液压系统无故障,合上空气开关后,机床正常工作,且未发生跳闸现象。

    5、起动条件不满足引起急停:

    故障现象:某配套FANUC0MC的数控铣(手机床),开机后,CNC显示“NOTREADY”,伺服驱动器无法起动。

    分析及处理过程:由于机床为二手设备,随机资料均已丢失,为了确定故障原因,维修时从X21.4“急停”信号回路依次分析、检查,确认故障原因是与X21.4输入连接的中间继电器未吸合引起的“急停”。进一步检查机床的控制电路,发现该中间继电器的吸合条件是机床未超程,且按下面板上的“机床复位”按钮后,才能自锁保持。据此,再检查以上条件,最终发现故障原因是面板上的“机床复位”按钮不良,更换按钮后,故障排除,机床可以正常动作。

    6、立卧转换互锁引起急停的故障维修:

  故障现象:某配套FANUC0MC的进口“立卧复合”加工中心,开机后CNC显示“NOTREADY”,伺服驱动器无法起动。

  分析及处理过程:故障分析过程同上例,对照机床电气原理图及PLC程序检查,发现机床“急停”信号已被输入。进一步分析、检查发现,引起故障的原因是“立卧转换头”未到位,导致了机床“急停”。检查实际机床的情况,立/卧转换头位置正确,但转换到位信号为“0”,检查后确认障原因是因为到位检测无触点开关损坏。更换无触点开关后,机床恢复正常工作。

    7、机床超极限保护引起急停的故障:

  故障现象:某配套SIEMENS810MGA3的立式加工中心,开机后显示“ALM2000”机床无法正常起动。

  分析及处理过程:SIEMENS810MGA3系统出现ALM2000(急停)的原因是CNC的“急停”信号生效。在本系统中,“急停”信号是PLC至CNC的内部信号,地址为Q78.1(德文版为A78.1)。通过CNC的“诊断”页面检查发现Q78.1为“0”,引起了系统急停。进一步检查机床的PLC程序,Q78.1为“0”的原因是由于系统I/O模块中的“外部急停”输入信号为“0”引起的。对照机床电气原理图,该输入信号由各进给轴的“超极限”行程开关的常闭触点串联而成。经测量,机床上的Y方向“超极限”开关触点断开,导致了“超极限”保护动作,实际工作台亦处于“超极限”状态。鉴于机床Y轴无制动器,可以比较方便地进行机械手动操作,维修时在机床不通电的情况下,通过手动旋转Y轴的丝杠,将Y轴退出“超极限”保护,再开机后机床恢复正常工作。

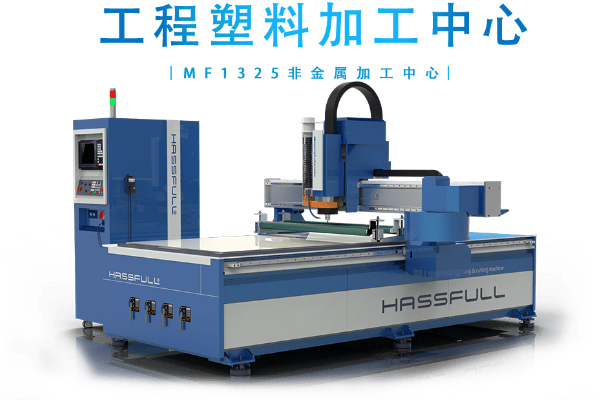

哈思孚-MF1325工程塑料加工中心

哈思孚-MF1325工程塑料加工中心

     好了,关于“工程塑料加工中心干一半停电怎么办”这个问题,都介绍的很清楚了。下次再遇到这些问题,都能解决了吧?
