铝加工中心加工铝件怎么样能加工光滑？在铝加工中心加工铝件过程中，表面光滑度直接影响工件精度、外观质量及后续装配性能，不少从业者都会遇到铝件加工表面粗糙、有刀纹、毛刺等问题，既影响生产效率，也增加后续打磨工序成本。哈思孚HASSFULL将详细拆解铝加工中心加工铝件不光滑的核心原因，对应给出可直接落地的光滑加工解决方案，同时提供专属高光加工参数，助力从业者快速解决加工痛点，提升铝件加工品质。

哈思孚HASSFULL加工中心自动换刀

　　铝加工中心加工铝件加工不光滑怎么回事？

　　1、刀具问题：刀具磨损、崩刃、刀尖圆弧过小；使用未涂层硬质合金或不适合铝材加工的刀具，易产生粘刀、刀纹。

　　2、切削参数不合理：转速过低、进给过快或忽快忽慢，切削深度过大，导致表面振纹、刀痕明显。

　　3、粘刀（铝屑粘连）：铝材塑性好、熔点低，切削时铝屑粘在刀尖，会在工件表面拉出划痕、毛刺。

　　4、冷却润滑不足：未使用切削液或切削液浓度不够，散热差、排屑差，加剧表面粗糙。

　　5、机床与工艺刚性不足：工件装夹不牢、悬伸过长；刀具伸出过长、主轴松动，产生振动导致表面有波纹。

　　6、切削路径与工艺问题：走刀方向不当、转角速度过快、精加工余量不合理，出现接刀痕、台阶纹。

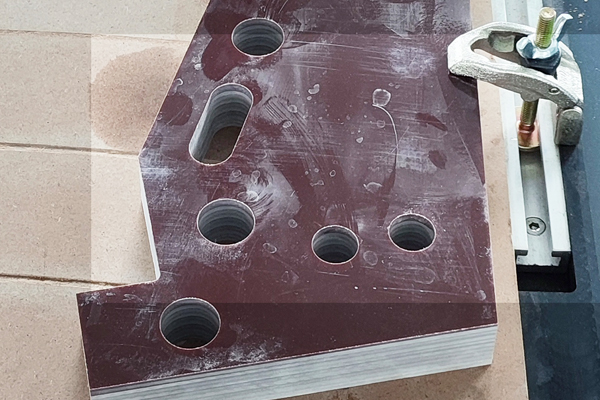

哈思孚HASSFULL加工中心加工的样品

　　铝加工中心加工铝件怎么样能加工光滑？

　　1、选用合适的铝用刀具：使用高光铝用铣刀/单晶金刚石刀具，大前角、锋利刃口；建议用硬质合金涂层刀（如DLC、铝专用涂层），减少粘刀。

　　2、优化切削参数：提高转速、适当减小进给；精加工采用小切深、小步距，保证切削轻快稳定。

　　3、解决粘刀问题：保证排屑顺畅，避免铝屑挤压划伤表面；必要时采用顺铣，减少刀具挤压工件。

　　4、加强冷却润滑：使用专用铝切削液或乳化油，充分浇注冷却，降低温度、减少粘刀，提升光洁度。

　　5、提升刚性，减少振动：工件装夹牢固，减少悬伸；刀具尽量短、刀柄抱紧；检查主轴、夹具精度，避免振动波纹。

　　6、优化精加工工艺：预留合理精加工余量；采用高光铣、螺旋铣、圆弧走刀；转角降速，避免接刀痕；最后可加一次光刀走刀。

　　铝加工中心铝件高光加工参数？

　　默认：硬质合金3刃铝用铣刀/6061、6063铝合金

　　1、粗加工参数（留余量，保证后续能光）

　　刀具：3刃铝用铣刀（硬质合金）

　　主轴转速：6000～10000r/min

　　进给速度：F2000～4500mm/min

　　每齿进给：fz=0.05～0.15mm/齿

　　切深ap：0.3～0.8mm

　　切宽ae：0.3～0.8mm

　　冷却：必须开，专用铝切削液

　　2、精加工参数（核心：出镜面效果）

　　刀具：高光铝用铣刀/大前角锋利刀

　　主轴转速：10000～18000r/min（能高就高）

　　进给速度：F1500～3000mm/min

　　每齿进给：fz=0.02～0.06mm/齿

　　切深ap：0.1～0.25mm

　　步距（侧吃刀）ae：0.05～0.15mm

　　方式：顺铣+螺旋/圆弧走刀

　　最后光刀：同参数再走一遍，效果明显提升

哈思孚HASSFULL加工中心

　　以上就是铝加工中心加工铝件光滑度问题的完整解决方案，从问题排查到刀具、参数、工艺的优化，再到高光加工参数的落地，覆盖实操全场景。无论是新手还是资深从业者，均可对照本文内容快速定位问题、调整操作，有效解决铝件加工粗糙、刀纹、粘刀等痛点。若需根据自身使用的刀具直径、机床最高转速，获取更精准的专属加工参数，可补充相关信息，进一步优化调整，助力实现铝件高光、高效加工。
