工程塑料加工中心加工工件变形,这样做,帮你避坑

工程塑料加工中心加工工件变形,这样做,帮你避坑

  • 哈思孚
  • 2021-10-20

  工程塑料加工中心加工工件变形,这样做,帮你避坑!我们在加工铝合金、工程塑料的时候,会遇到工件变形的问题。工件变形是由多种原因引起的。我们需要一一分析,找出问题,对症下药。工件变形的问题,其实有解决方法的。今天哈思孚HASSFULL就来具体说下工程塑料加工中心加工工件变形到底该怎么做。

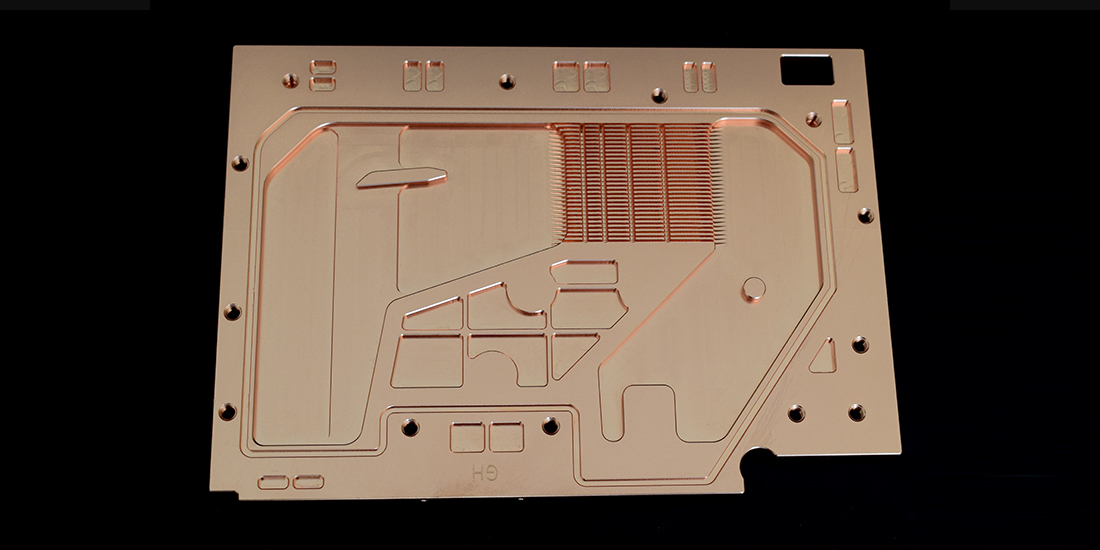

工程塑料精密加工样品

工程塑料精密加工样品

  工程塑料加工中心加工工件变形,是怎么回事?

  1、首先工件的材质及结构影响工件变形:变形量大小和形状复杂程度、长宽比和壁厚大小成正比,和材质刚性和稳定性成正比。

  2、工件装夹引起的变形:工件装夹的时候,需要选择正确的夹紧点,根据夹紧点位置选择适当夹紧力。

  3、加工中造成的工件变形:工件在切削过程中由于受到切削力的作用,产生向着受力方向的弹性形变,就是我们常说的让刀现象。

  加工中刀具和工件摩擦产生的热量也会使工件变形。

  4、加工后应力变形:加工后,零件本身存在内应力,这些内应力分布是一种相对平衡的状态,零件外形相对稳定,但是去除一些材料和热处理后内应力发生变化,这时工件需要重新达到力的平衡所以外形就发生了变化。

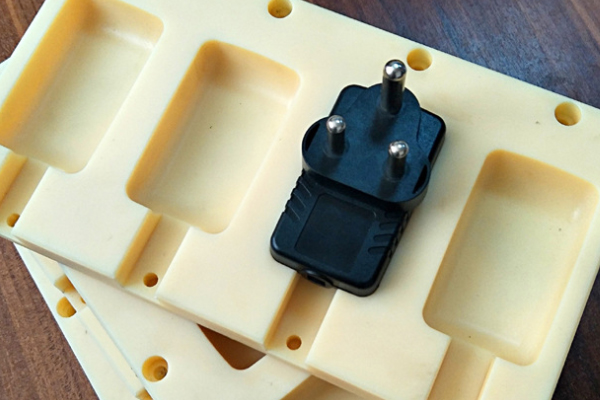

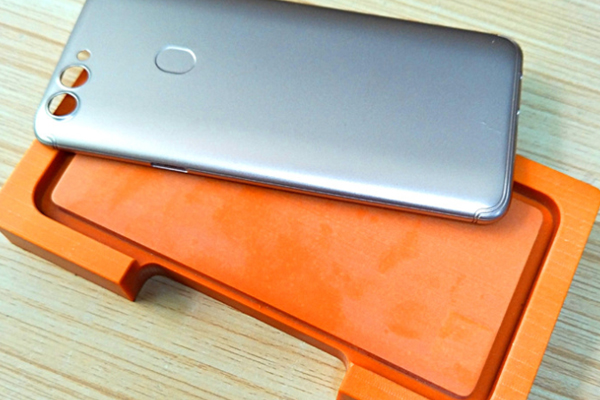

工程塑料CNC精密加工

工程塑料CNC精密加工

  工程塑料加工中心加工工件变形,这样做,帮你避坑!

  1、设计零件时尽可能减小这些因素对工件变形的影响。尤其在大型零件结构上应该做到结构合理。加工前也要对毛坯硬度、疏松等缺陷进行严格控制,保证毛坯质量,减少其带来的工件变形。

  2、保证夹紧点和支撑点一致,使夹紧力作用在支撑上,夹紧点应尽可能靠近加工面,选择受力不易引起夹紧变形的位置。当工件上有几个方向的夹紧力作用时,要考虑夹紧力的先后顺序,对于使工件与支撑接触夹紧力应先作用,且不易太大,对于平衡切削力的主要夹紧力,应作用在最后。

  其次要增大工件与夹具的接触面积或采用轴向夹紧力。增加零件的刚性,是解决发生夹紧变形的有效办法,但由于薄壁类零件的形状和结构的特点,导致其具有较低的刚性。这样在装夹施力的作用下,就会产生变形。增大工件与夹具的接触面积,可有效降低工件件装夹时的变形。如在铣削加工薄壁件时,大量使用弹性压板,目的就是增加接触零件的受力面积;在车削薄壁套的内径及外圆时,无论是采用简单的开口过渡环,还是使用弹性芯轴、整弧卡爪等,均采用的是增大工件装夹时的接触面积。这种方法有利于承载夹紧力,从而避免零件的变形。采用轴向夹紧力,在生产中也被广泛使用,设计制作专用夹具可使夹紧力作用在端面上,可以解决由于工件壁薄,刚性较差,导致的工件弯曲变形。

  3、精加工时要求刀具锋利,一方面可减少刀具与工件的摩擦所形成的阻力,另一方面可提高刀具切削工件时的散热能力,从而减少工件上残余的内应力。

  选择高速切削加工。在高速切削加工中,由于切屑在较短时间内被切除,绝大部分切削热被切屑带走,减少了工件的热变形;其次,在高速加工中,由于切削层材料软化部分的减少,也可减少零件加工的变形,有利于保证零件的尺寸、形状精度。另外,切削液主要用来减少切削过程中的摩擦和降低切削温度。合理使用切削液对提高刀具的耐用度和加工表面质量、加工精度具有重要作用。因此,在加工中为防止零件变形必须合理使用充分的切削液。

  加工中采用合理的切削用量是保证零件精度的关键因素。在加工精度要求较高的薄壁类零件时,一般采取对称加工,使相对的两面产生的应力均衡,达到一个稳定状态,加工后工件平整。但当某一工序采取较大的吃刀量时,由于拉应力、压应力失去平衡,工件便会产生变形。

  薄壁零件车削时变形是多方面的,装夹工件时的夹紧力,切削工件时切削力,工件阻碍刀具切削时产生的弹性变形和塑性变形,使切削区温度升高而产生热变形。所以,我们要在粗加工时,背吃刀量和进给量可以取大些;精加工时,刀量一般在0.2~0.5mm,进给量一般在0.1~0.2mm/r,甚至更小,切削速度6~120m/min,精车时用尽量高的切削速度,但不易过为高。合理选择好切削用量,从而到达减少零件变形的目的。

  4、把需要校直的工件叠成一定高度,采用一定工装压紧成平直状态,然后把工装和工件一起放入加热炉中,根据零件材料的不同,选择不同的加热温度和加热时间。热校直后,工件内部组织稳定。此时,工件不仅得到了较高的直线度,而且加工硬化现象得到消除,更便于零件的进一步精加工。铸件要做到时效处理,尽量消除内部的残余应力,采用变形后再加工的方式,即粗加工-时效-再加工。对于大型零件要采用仿形加工,即预计工件装配后的变形量,加工时在相反的方向预留出变形量,可有效的防止零件在装配后的变形。

  工程塑料加工中心加工工件变形注意事项?

  对于易变形工件,在毛坯和加工工艺上都要采用相应的对策,需根据不同情况加以分析,都会找到一条合适的工艺路线的。

  工程塑料加工中心加工工件变形的问题,介绍的很具体,大家应该都明白了,下次遇到应该都会解决了。
