铝加工中心飞刀加工铝件切削参数

铝加工中心飞刀加工铝件切削参数

  • 哈思孚
  • 2021-12-17
  铝加工中心飞刀加工铝件切削参数?加工中心有很多的刀具种类,不同刀具有着不同的用途。要合理正确使用刀具对材料进行加工,才能保证加工中心理想的加工效果。铝加工中心加工过程中,需要遵守“先粗后精、先主后次、先基准后其它、先面后孔、先内腔后外形、工序集中”的原则。我们这里提到的飞刀是适用平面加工的。

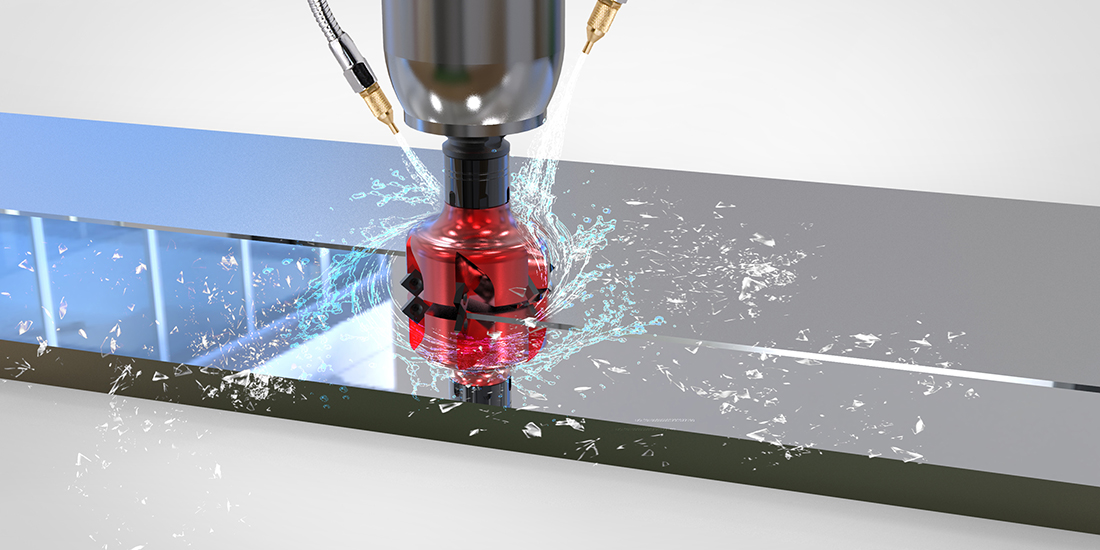

飞刀

飞刀

  铝加工中心飞刀是啥刀?

  铝加工中心飞刀也被叫做“面铣刀”、“机械刀”、“盘铣刀”,装刀片加工,是用来铣大平面的,是铝加工中心常见的一种刀具。大直径刀铣大平面,用150的飞刀,较小直径的加工形状,建议用17的飞刀。

  铝加工中心飞刀结构是什么样的?

  1、键槽:在刀座上为铣刀止转键预留的承托机构。

  2、锁销:为提高铣刀安装精度而预留的嵌合机构。

  3、装夹螺栓孔:用于在刀座上安装铣刀的螺栓孔。

  4、(切削刃)有效直径:通称“铣刀直径”的尺寸。指切削刃(修光刃部分)的最外部直径。

  5、容屑槽:有效排出切屑的空间。

  6、刀片。

  7、刀座后部:容屑槽以外的部分。用以支撑刀片。

  8、刀垫:防止铣刀刀体损伤的台座。

  铝加工中心飞刀的型号有哪些?

  1、铝加工中心飞刀的型号是根据自身直径来分类的,包括了150、120、80、40、26、21、17等飞刀。

  2、根据加工形态划分:带一定主偏角度的平面铣削型飞刀,有主偏角呈90°的台阶面铣削型飞刀。

  3、根据飞刀刀片形状划分:三角形飞刀、四角形飞刀、五角形飞刀、六角形飞刀、长方形飞刀、圆形飞刀。

铝加工中心用的飞刀

铝加工中心用的飞刀

  铝加工中心飞刀加工铝件切削参数?
铝加工中心飞刀加工铝件切削参数汇总表格
刀具直径 种类 参数 切削参数 粗加工 精加工 平面加工 备注 刀具悬伸长度
E10R0.8 飞刀 2 aa(mm) 0.5 0.2 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在50以下
E10R0.8 飞刀 2 ar(mm) 8 0.2 8 刀长在50以下
E10R0.8 飞刀 2 F(mm/min) 1000 600 600 刀长在50以下
E10R0.8 飞刀 2 S(转/min) 3200 3200 3500 刀长在50以下
E10R0.8 飞刀 2 寿命(min) 60 \ 60 刀长在50以下
E10R0.8 飞刀 2 金属去除率 \ \ \ 刀长在50以下
E12R0.8 飞刀 2 aa(mm) 0.5 0.2 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在60以下
E12R0.8 飞刀 2 ar(mm) 10 0.2 10 刀长在60以下
E12R0.8 飞刀 2 F(mm/min) 1000 1000 700 刀长在60以下
E12R0.8 飞刀 2 S(转/min) 3000 3000 3500 刀长在60以下
E12R0.8 飞刀 2 寿命(min) 60 120 60 刀长在60以下
E12R0.8 飞刀 2 金属去除率 \ \ \ 刀长在60以下
E16R0.8 飞刀 2 aa(mm) 0.5 0.2 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在90以下
E16R0.8 飞刀 2 ar(mm) 13 0.2 13 刀长在90以下
E16R0.8 飞刀 2 F(mm/min) 900 1800 800 刀长在90以下
E16R0.8 飞刀 2 S(转/min) 2500 3000 3000 刀长在90以下
E16R0.8 飞刀 2 寿命(min) 60 120 60 刀长在90以下
E16R0.8 飞刀 2 金属去除率 \ \ \ 刀长在90以下
E20R0.8 飞刀 2 aa(mm) 0.5 0.2 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在130以下
E20R0.8 飞刀 2 ar(mm) 17 0.2 17 刀长在130以下
E20R0.8 飞刀 2 F(mm/min) 1000 1800 900 刀长在130以下
E20R0.8 飞刀 2 S(转/min) 2200 2500 2500 刀长在130以下
E20R0.8 飞刀 2 寿命(min) 60 120 60 刀长在130以下
E20R0.8 飞刀 2 金属去除率 \ \ \ 刀长在130以下
E25R0.8 飞刀 2 aa(mm) 0.5 0.2 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在150以下
E25R0.8 飞刀 2 ar(mm) 22 0.2 22 刀长在150以下
E25R0.8 飞刀 2 F(mm/min) 1200 1800 1000 刀长在150以下
E25R0.8 飞刀 2 S(转/min) 2000 2300 2300 刀长在150以下
E25R0.8 飞刀 2 寿命(min) 60 120 60 刀长在150以下
E25R0.8 飞刀 2 金属去除率 \ \ \ 刀长在150以下
E32R0.8 飞刀 2 aa(mm) 0.5 0.2 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在200以下
E32R0.8 飞刀 2 ar(mm) 29 0.2 29 刀长在200以下
E32R0.8 飞刀 2 F(mm/min) 1500 2000 1000 刀长在200以下
E32R0.8 飞刀 2 S(转/min) 2000 2200 2200 刀长在200以下
E32R0.8 飞刀 2 寿命(min) 60 120 60 刀长在200以下
E32R0.8 飞刀 2 金属去除率 \ \ \ 刀长在200以下
E25R5 飞刀 2 aa(mm) 0.4 0.25 0.2 粗加工参数指材料硬度在HRC30-86,对于低于此硬度的材料,切深可 增大。 刀长在100以下
E25R5 飞刀 2 ar(mm) 14 0.3 14 刀长在100以下
E25R5 飞刀 2 F(mm/min) 2000 2000 500 刀长在100以下
E25R5 飞刀 2 S(转/min) 2000 2200 2000 刀长在100以下
E25R5 飞刀 2 寿命(min) \ 240 \ 刀长在100以下
E25R5 飞刀 2 金属去除率 11.2 \ \ 刀长在100以下
E32R6 飞刀 普通 aa(mm) 0.8 0.1~0.5 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在150以下
E32R6 飞刀 普通 ar(mm) 25 0.1~0.5 25 刀长在150以下
E32R6 飞刀 普通 F(mm/min) 2000 2000 700 刀长在150以下
E32R6 飞刀 普通 S(转/min) 2000 2200 2000 刀长在150以下
E32R6 飞刀 普通 寿命(min) 480 \ 刀长在150以下
E32R6 飞刀 普通 金属去除率 64 0.21 \ 刀长在150以下
E40R6 飞刀 普通 aa(mm) 0.8 0.1~0.5 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在200以下
E40R6 飞刀 普通 ar(mm) 33 0.1~0.5 32 刀长在200以下
E40R6 飞刀 普通 F(mm/min) 2000 2000 800 刀长在200以下
E40R6 飞刀 普通 S(转/min) 2000 2000 1800 刀长在200以下
E40R6 飞刀 普通 寿命(min) 480 \ 刀长在200以下
E40R6 飞刀 普通 金属去除率 64 0.21 \ 刀长在200以下
E52R6 飞刀 普通 aa(mm) 0.8~2 0.3 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在160以下
E52R6 飞刀 普通 ar(mm) 30 0.5 40 刀长在160以下
E52R6 飞刀 普通 F(mm/min) 2000 1400 500 刀长在160以下
E52R6 飞刀 普通 S(转/min) 800~950 1200 1400 刀长在160以下
E52R6 飞刀 普通 寿命(min) 480 \ 刀长在160以下
E52R6 飞刀 普通 金属去除率 64 0.21 \ 刀长在160以下
E52R6 飞刀 普通 aa(mm) 0.6 0.3 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在160~250
E52R6 飞刀 普通 ar(mm) 30 0.5 40 刀长在160~250
E52R6 飞刀 普通 F(mm/min) 1800 1600 500 刀长在160~250
E52R6 飞刀 普通 S(转/min) 950 1400 1400 刀长在160~250
E52R6 飞刀 普通 寿命(min) 480 600 \ 刀长在160~250
E52R6 飞刀 普通 金属去除率 64 0.24 \ 刀长在160~250
E52R6 飞刀 普通 aa(mm) 0.5 0.3 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在250~350
E52R6 飞刀 普通 ar(mm) 36.4 0.5 40 刀长在250~350
E52R6 飞刀 普通 F(mm/min) 1200 1600 500 刀长在250~350
E52R6 飞刀 普通 S(转/min) 950 1400 1400 刀长在250~350
E52R6 飞刀 普通 寿命(min) 480 600 \ 刀长在250~350
E52R6 飞刀 普通 金属去除率 64 0.24 \ 刀长在250~350
E63R6 飞刀 普通 aa(mm) 0.8~2 0.3 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在160以下
E63R6 飞刀 普通 ar(mm) 36 0.5 50 刀长在160以下
E63R6 飞刀 普通 F(mm/min) 1500 1400 500 刀长在160以下
E63R6 飞刀 普通 S(转/min) 700~1000 1400 1200 刀长在160以下
E63R6 飞刀 普通 寿命(min) 4800 600 \ 刀长在160以下
E63R6 飞刀 普通 金属去除率 72 0.225 \ 刀长在160以下
E63R6 飞刀 普通 aa(mm) 0.6 0.3 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在160~250
E63R6 飞刀 普通 ar(mm) 36 0.5 50 刀长在160~250
E63R6 飞刀 普通 F(mm/min) 1800 1400 500 刀长在160~250
E63R6 飞刀 普通 S(转/min) 1000 1200 1200 刀长在160~250
E63R6 飞刀 普通 寿命(min) 4800 600 \ 刀长在160~250
E63R6 飞刀 普通 金属去除率 72 0.225 \ 刀长在160~250
E63R6 飞刀 普通 aa(mm) 0.5 0.3 0.2 粗加工参数指材料硬度在HRC30-50,对于低于此硬度的材料,切深可 增大。 刀长在250~350
E63R6 飞刀 普通 ar(mm) 36 0.5 50 刀长在250~350
E63R6 飞刀 普通 F(mm/min) 800 1000 500 刀长在250~350
E63R6 飞刀 普通 S(转/min) 1000 1200 1200 刀长在250~350
E63R6 飞刀 普通 寿命(min) 4800 600 \ 刀长在250~350
E63R6 飞刀 普通 金属去除率 72 0.225 \ 刀长在250~350

  铝加工中心飞刀的特点有哪些呢?

  1、铝加工中心飞刀强度高,具有较小的前角和后角和较大的主偏角。当工件的各处加工余量相差悬殊时不会被损坏。

  2、铝加工中心飞刀的刀杆粗,加工过程中换刀片长度偏差小、方便。

  铝加工中心飞刀有几个角度?

  铝加工中心飞刀有4个基本角度:面铣刀每个刀齿都有前角、后角、主偏角、刃倾角。

  前角γ。:前面与基面之间的夹角,在正交平面中测量。

  后角α。:后面与切削平面之间的夹角,在正交平面中测量。

  主偏角Kг:主切削平面与假定工作平面间的夹角,在基面中测量。

  铝加工中心飞刀内孔程序怎么设置?

  本质就是一个钻孔指令,个别很老系统不支持钻孔指令的,HASSFULL建议用G01。

  铝加工中心飞刀不能吃全刀是啥原因?

  因为刀尖有圆弧,两次接刀得接平;此外吃全刀加工状态是不稳定的。

  铝加工中心飞刀加工铝件注意事项?

  如果大面积铣削铝的话,并且平面度要求高,易引起铝件表面变形,哈思孚HASSFUL建议转速不宜过快。

  铝加工中心飞刀只装一粒刀头会有啥后果呢?

  如果这么干的话,可转位刀具有效性不能充分发挥出来。缺了要及时补充。一个齿两个齿的,粗加工或半精加工快速走刀时,效率就不高了,不建议这么干。

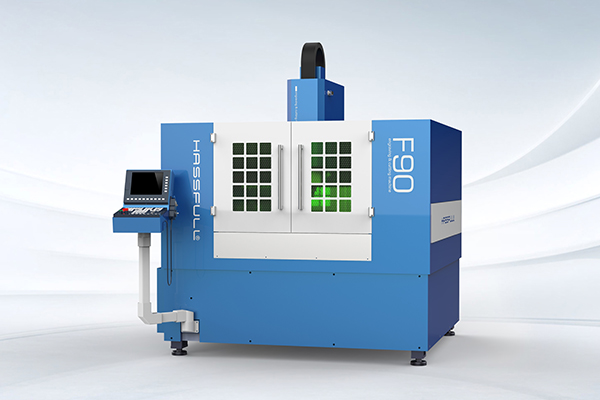

HASSFULL-F90精密加工中心

HASSFULL-F90精密加工中心

  铝加工中心飞刀加工铝件切削参数介绍清楚了。飞刀的使用也是有很多注意事项的。HASSFULL的F90精密加工中心三轴均采用了滚珠丝杠,具有发热小、精度高、使用寿命长等特点。滚珠丝杠可以保证设备平稳运动、高效率、高精度,适合长时间连续高速运动,本设备速度最高可以达到24000r/min;本设备采用的伺服电机。伺服电机具有3倍过载能力,依靠脉冲控制,有反馈,不会丢步,属于闭环控制系统,精度高。F90精密加工中心适用高档标牌、浮雕、铜铝制品、工艺品、食品包装模具、绝缘件、工程塑料件、复合板材等的加工。
