绝缘件加工中心的图纸怎么看

绝缘件加工中心的图纸怎么看

  • 哈思孚
  • 2022-04-15
  绝缘件加工中心的图纸怎么看?我们这里提及到的图纸,是指需要加工的零件图纸,而不是绝缘件加工中心结构图纸。零件图纸包括了使用视图、剖视图、剖面图等。如果你看不懂这些零件图纸,那么就会给你的工作带来很多挑战。图纸看懂后,就需要把图纸转换成路径,让电脑可以识别。今天哈思孚HASSFULL就来详细介绍下吧。

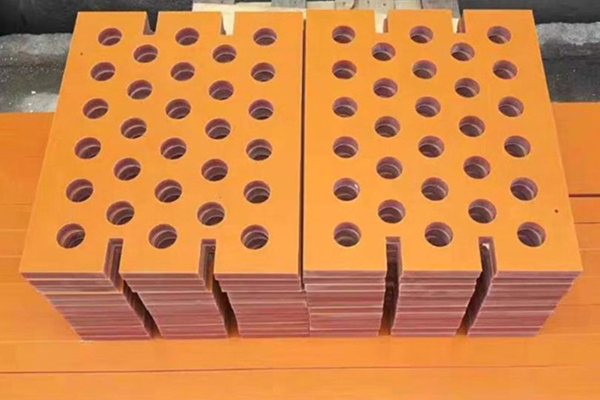

工程塑料件CNC样品展示

工程塑料件CNC样品展示

  绝缘件加工中心的图纸怎么看?

  1、首先看标题栏,概括了解零件:看标题栏,了解零件名称、材料和比例等内容,从而大体了解零件的功用,从名称判断该零件属于哪一类零件。从材料判断该零件大致的加工方法。从比例判断该零件的实际大小,从而对零件有初步的了解。

  2、分析研究视图,想象结构形状:看视图,分析零件各视图的配置及视图之间的关系,采用的表达方法和表达的内容,运用组合体的读图方法,形体分析法和线面分析法来读懂零件各部分的结构,想象出零件各部分的形状、相对位置及其作用。

  3、分析所有尺寸,弄清尺寸要求:综合分析视图和形体,分析零件的长、宽、高三个方向的尺寸基准,然后从基准出发,以结构形状分析为线索,再了解各形体的定形和定位尺寸,弄清各个尺寸的作用,图形和尺寸表达的是零件的形状和大小,读图时应把视图、尺寸和形状结构三者结合起来分析。

  4、分析技术要求,综合看懂全图:读图时应弄清表面粗糙度、尺寸公差、形位公差等技术要求。了解其代号含义。必要时还要联系与该零件有关的零件一起分析。

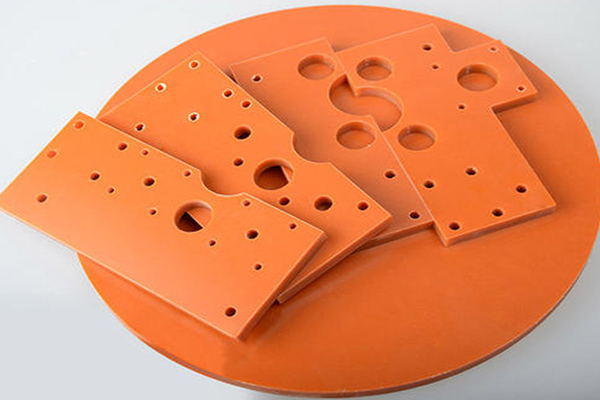

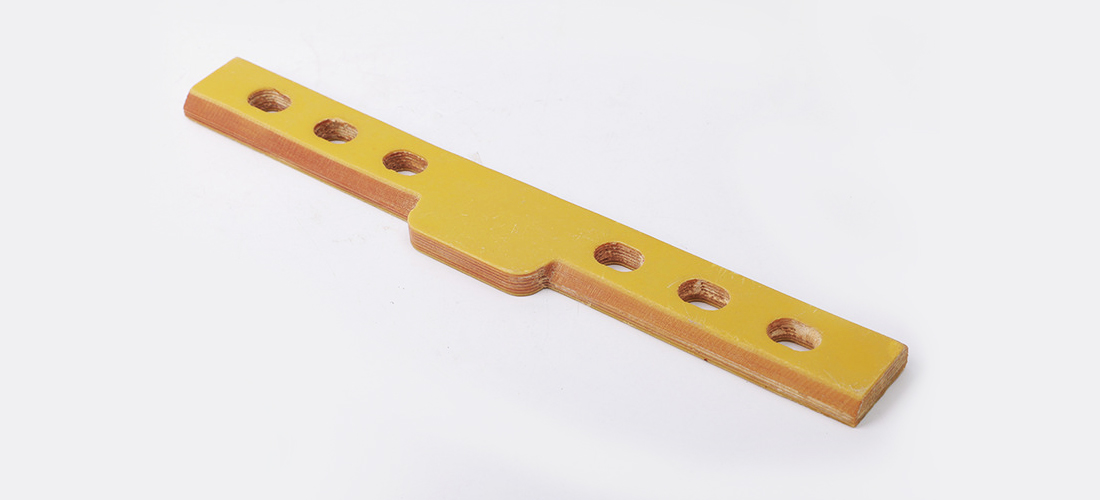

绝缘件加工样品

绝缘件加工样品

  绝缘件加工中心的学习内容除了看图纸,还包括哪些呢?

  绝缘件加工中心的学习内容除了看图纸,还包括加工工艺,操机,手工编程,设计软件画图,设计软件出程序。

  1、加工工艺要求最高,这需要行业的经验,因为我是这个行业的小白,所以我的加工工艺大多是在手工编程和设计软件中学到的。这和很多操机仔从车铣刨磨入手是截然不同的。

  2、看图纸是在B站上看了几个视频学的,然后到厂里看到图纸和对应的工件就拍照,看了几十张,向不同的老师傅请教了些问题,常规的肯定是没问题了。当然,看图纸就像我们外语学习阅读一样,看多了,就一目了然了。

  3、单独的操机最容易,可视为装夹工。但发现无论在厂里,还是B站,很多操机仔们还在视操机为一项安身立命的技术活,不可理解。其中的很多人可能是没有机会实际操作加工中心,但又想转型操作加工中心。我的经验是用斯沃等仿真软件先模拟操作,再在睡前想象(或任何思考的时候,类似于冥想)将自己置于真实的加工中心前操作真实的工件。我经常用这种方法训练我的各种技术。想象的力量的确很强大。

  4、设计软件画图,这可视为设计,也可视为画好图后出加工程序,即CAD和CAM。我学的是Mastercam X5。很老的版本,只因厂里电脑安装的就是X5,我学会后还得教同事,就先X5吧。不过我在自己家里的电脑上,则安装了UX12,Mastercam2017,还下载了Solidworks2020。SW实在太大了,以后学的时候再安装吧。虽然这些软件有显著的不同,但说实话,只要掌握了其中的一个,其余的触类旁通,只要对界面和理念适应一下就好。

  5、设计软件出加工程序,即之前所说的CAM。一开始我也觉得不错啊,画好图了,规划好刀具路径,就可以出加工程序了。但试了几次后就发现,软件出的程序太过于繁杂,数十倍于正常的手工编程,实在是不忍直视。

  6、手工编程。因为不想用MC出的程序,所以我就拿了厂里加工中心(三菱M70)的编程说明书学了几天,发现还是这个简单,只要把不同G指令间的逻辑关系和对应的刀具动作弄清楚,再辅之于延时、旋转、辅助等功能,一目了然。

  7、关于宏程序。因为听厂里同事说起过,一开始以为宏程序很难,学习了之后才发现宏程序是真正的简单,本质上就是以Z为自变量,XY为因变量。

  8、关于固定循环。我一开始厘清G指令的时候,看到那么多固定循环指令,彻底晕了。后来发现,其实每个固定循环都是有好几个不同的G指令动作组合而成的,就顺着把这些个指令推导了几遍,也就熟记于心了。

  9、关于子程序。受了系统固定循环指令的启发,自己也可以把很多相同操作组合成子程序,以便调用。和固定循环不同是,固定循环指令是系统事先内置的,而子程序则是自己创建,引用的时候需要搜索一下程序名。如果子程序多的话,可以做成表格管理,备注好各个子程序的具体功能。

  10、虽然手工编程很强大也很简单,但发现大家似乎对手工编程兴致不高,毕竟啊,能用软件干嘛不用软件呢?我的策略是手工为主,软件为辅,二者皆不可抛。这对自己加工技艺的掌握总有利而无害吧。

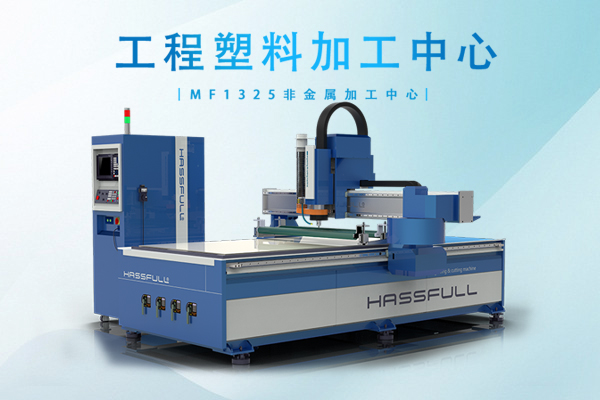

哈思孚HASSFULL-MF1325工程塑料加工中心

哈思孚HASSFULL-MF1325工程塑料加工中心

  绝缘件加工中心的图纸怎么看?要看懂,还是需要下功夫的,而且需要一定的基础。
